高清演播室解決方案概述

系統組成介紹

本套系統高標清兼容演播室由中心導控室及其輻射的100 m2、400 m2和800 m2三個演播區組成，系統主要由視頻、音頻、通話等子系統組成。

1、視頻系統

視頻系統總體要求是首先具備完善的、全功能的標清系統功能，能夠獨立完成標清電視節目的轉播和制作，并能在進行標清節目錄制播出時具備高清節目錄制功能，即高標清同版輸出，標清直播時具有獨立的應急切換系統。同時該系統具備完善的、全功能的高清系統功能，能夠獨立完成高清電視節目錄制，并能充分利用標清信號源，實現高標清信號混合切換制作。

視頻系統的設計緊緊圍繞高標兼容的核心思想，主要設備均選用高標兼容的規格型號，系統中全部設備分別輸出高、標清信號源進入Kahuna切換臺和高標清矩陣，實現高清標清混合切換及同版輸出的功能，并具有獨立的應急切換系統。見圖1。

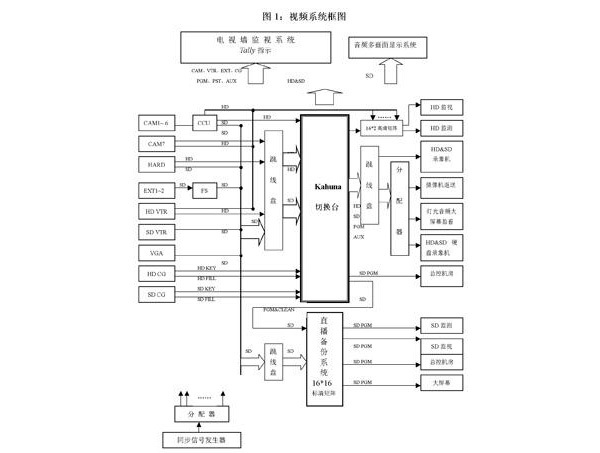

圖1 視頻系統框圖

整個系統的核心是具有3級M/E的Kahuna切換臺，它是世界第一臺真正的多格式兼容的切換臺，其獨特的Format Fusion格式融合技術使所有的高標清信號源無需經過上下變換直接進入切換臺，實現高標清信號的同步混合切換，并在切換時可根據16:9或4:3的幅型需要來隨意設定，即它能把最高質量的高標清信號同時構圖在同一畫面上，還能使標清字幕及圖形信號源融入到高清節目中，而無需擔心任何格式兼容的問題，完全消除了高標清的界限。它的設置隨意便捷，每個輸入接口可任意指定為高清或標清格式，每級M/E采用獨立的CPU運作，可以分別自由定義為高清或標清輸出，即隨意輸出高標清任意版本的節目，還能根據需要定義為純高清、純標清或高標清混合的系統。它的制作功能也非常強大，具有幀存和動畫存儲，全功能的RGB和YUV彩色校正，關鍵幀設置以及靈活的DMEM、GMEM、MACRO等記憶和調用功能，每級M/E都有4個全功能鍵及2D、3D DVE功能。除此以外，Kahuna也為了節目直播的穩定性，采用了一個完全的主備結構。除了電源有主備以外，Kahuna的每級M/E也有獨立的CPU,每級M/E 的運作都可以是獨立的。再沒有采用一塊CPU板來控制整臺切換臺的概念。在某一級M/E不能運作時，也不會影響其他M/E。

高清攝像機采用的是日立的SK－3300P，帶下變換選件板，可以輸出高清及16:9、4:3(切兩邊)、信箱三種模式的標清數字和模擬信號。其尋像器也有16:9和4:3兩種幅型比顯示模式適合不同的拍攝要求。雙版制作時，采用在尋像器上顯示區域標線的方式，使攝像師同時兼顧兩種不同寬高比畫面的構圖。

同步機選用2臺泰克的TG－700和1臺ECO－422D組成自動倒換系統，能夠輸出BB和三電平同步信號，分別鎖定高清和標清信號源。

錄像機選用的是松下的三臺高清的AJ－1700MC和三臺標清AJ－965MC，在滿足高標清兼容的同時，完善合理的設置與連接也使系統的錄機和放機數量隨不同的錄制需要可以靈活配置。

硬盤錄像機是GVG profile3500系列，3路高清，2路標清，5通道高標兼容，高標放機通道完成廣告、標版、資料等的重放功能，高標錄機通道主要作為節目主路錄機的備份，既減少了演播室錄像機的實際數量，更節約了錄制磁帶的使用量。

監視墻以索尼LUMA系列液晶監視器為主，其高標清信號的自適應給信號的監視帶來了方便與快捷。圖像監視中，除對高標清信號源的技術監視分別采用廣播級的高標清CRT監視器監看外，電視墻上的監看，則充分考慮了系統不同應用下的情況來設計，選用的是16：9液晶和等離子監視器，在標清節目錄制播出時，屏幕墻設為標清環境，實現4:3圖像效果；高標雙版制作時，高清信號源16:9監視，利用菜單中的標示線兼顧4:3畫面。

由于Kahuna切換臺的格式融合技術，一臺普通標清字幕機就可以滿足高標清雙版制作的需要，僅需要考慮16:9高清畫面和4:3標清畫面來分別確定字幕位置和大小。但我們?nèi)圆捎昧诵聤W特高標清字幕機的雙重配置，既滿足了直播的備份，也為了提升了高清版節目制作的整體質量。

2、音頻系統

音頻系統以YAMAHA PM5D數字調音臺和M3000-40模擬擴聲調音臺為中心調度各路信號，PM5D數字調音臺最多具有130路音頻輸入，可同時處理64路音頻信號，擁有24BUS和500個場景記憶庫，可進行內部數字音頻處理?，F(xiàn)場話筒及音源信號以無源分配方式分為兩組，一組送往數字播出制作調音臺，一組送往模擬擴聲調音臺。采用完全獨立的兩級調音的工作方式，對播出/錄制和現場擴聲信號分別調整，并互為備份，以保證播出/錄制和演播現場均可獲得最佳聲音質量。800m2、400m2和100m2演播室共用同一個音頻控制室，并具備可擴展的數字5.1聲道環繞聲的音頻制作功能。

3、通話系統

通話系統采用ClearCom ECLIP32,是具有32端口的數字通話矩陣，提供高效可靠的通話保障。系統覆蓋通達各演播區、調光室、化妝間、候播大廳、貴賓室、轉播車，供導演、導播、主持人、視頻、音頻、燈光、化妝等通話，完成高標清電視節目制作時的演播室現場聯絡任務。系統附帶有管理設置軟件,具備一定的級連和擴展能力，能夠適應廣播電視技術未來的發展趨勢和具有良好的延展性。

四、系統特點

通過專家測試和一年多的實際應用證明：這是一個國際領先的，集高清標清混合切換及雙版輸出的功能于一體的現場制作系統，是一個極具代表性的、真正的高標清兼容的電視制作系統。主要體現在以下三點：

1、完美的高標清混合同步切換

數字標清的素材用于高清制作，需要考慮到寬高比，像素比例，色彩空間和有效像素的內插等技術。以前要進行高標清信號源的切換，需要經過復雜的上下變換統一格式后才可以進入切換臺，其間會產生包括16:9與4:3屏幕取景、高標清信號源分別復雜的延時調整與轉換后再數字處理的質量降低等問題。而Kahuna切換臺的Format Fusion格式融合技術使所有的高標清信號源無需經過上下變換直接進入切換臺，各信號源在每級M/E上可分別定義其長寬比,位置及大小，并且保持信號最佳的圖像質量，切換的方式可根據高標清幅型比的不同來設定和調整，總延時量在1幀以內，使高標清信號源的調用混合，極其方便和隨心所欲，解決了以往的種種問題，是真正完美的混合。實際測試也證明了高清源經Kahuna 切換臺后的標清輸出的圖像質量優于高清攝錄像機自身的下變換質量。

2、隨意的高標清雙版節目輸出

Kahuna 切換臺中每級M/E都可自由定義為高清或標清輸出，使系統具有了國際領先的高標清雙版同時輸出的功能。并且同版輸出的高清和標清節目，其字幕位置、特技都可以在切換臺上單獨調整，同版輸出的標清版，無論是在標清源信號的處理、字幕、特技、延時等方面，都不同于高清變換后的標清版，圖像效果達到了最佳，具有非常高的實用價值，為高清節目的儲備創造了便捷的條件。

3、高效的“一拖三”全功能導控室利用

根據臺內演播中心的布局特點，為了提高設備的利用率，最大限度的節約資金，系統中全功能中心導控室采用了獨特的“一拖三”設計，見圖2。它覆蓋控制了100 m2、400 m2和800 m2三個演播區，即三個功能不同的演播室共用一套系統，使各演播區布景、錄制互不影響，既把技術設備的功能發揮到了極致，又極大地提高了導控室的利用率，更為臺里節約了大量的資金，再一次體現了高起點、低投入的建設宗旨。

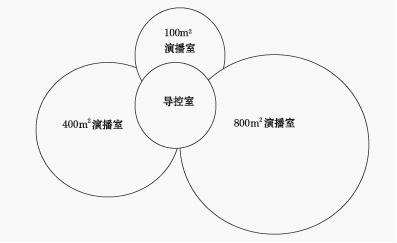

圖2 “一拖三” 高清演播室形象示意圖

其中，100 m2演播區為主持人的單錄演播室，做日常節目的摳像和小型訪談類節目；400 m2演播區作為CCTV-2名牌欄目《滿漢全席》的專用演播室；800 m2演播區是青島臺最大的演播室，承擔了臺內所有的大型綜藝和訪談類節目的錄制。

演播室系統清單

報單分類	設備類別名稱	件(套)數	金額（人民幣元）
1	演播室攝像機	4	268,000
2	讀卡器	1	18,000
3	數字視頻切換臺	1	81,000
4	攝像機三腳架	3	39,500
5	調音臺擴聲系統	1	94,780
6	通話系統	1	19,640
7	監視器	6	64,800
8	音頻系統	1	24,100
9	字幕機提詞器及非編系統	1	705,000
10	真三維虛擬演播室系統	1	0
11	燈光藍箱裝修	1	287,200
12	機房改造及系統集成	1	59,040
13	特別說明：	報價金額	1,661,060
14	系統集成費是指對新演播室系統進行系統集成的費用，包括以下的幾個部分： 1) 對新演播室設備的安裝調試費用； 2) 所有的音視頻線材、接插器件以及其他進行系統集成所需要的材料； 3) 投入使用以后三個月的在線保駕播出費用；	系統集成	83,053
15		系統合計	1,86,000
